HXTS、HXTL系列多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。该产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。

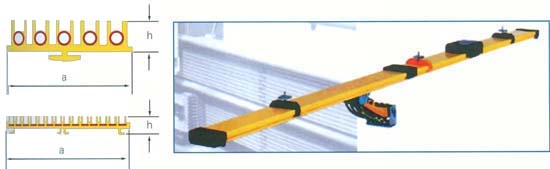

HXTS、HXTL系列多极管式滑触线
型号规格	滑触线截面尺寸（mm)				极数	载流量(A)	适配内置小车式集电器
型号规格	A	B	C	E	极数	载流量(A)	适配内置小车式集电器
HXTS-10	94.0	64.5	17.0	103.0	3-16	50	JD-(3-16)/25
HXTS-15	69.0	62.0	12.5	89.0	3-16	80	JD-(3-16)/50
HXTS-20	67.0	57.0	17.0	80.0	3-10	100	JD-(3-10)/50
HXTS-35	70.0	62.0	15.0	90.0	3-7	140	JD-(3-7)/50
HXTS-50	67.0	57.0	17.0	80.0	3-5	170	JD-(3-5)/50
HXTS-70	67.0	57.0	17.0	80.0	3-5	210	JD-(3-5)/50
HXTS-96	77.0	77.0	18.0	96.0	3-5	300	JD-(3-5)/100
注：1、滑触线标准长度：4m、6m。 2、滑触线极数：3－6极。 3、HXTS与HXTL相同，前者外壳为塑料，后者外壳为铝合金。滑触线集电器

一、产品概述

HXTS（L）系列碳刷集电滑线导轨是在高强度、高绝缘性能半封闭的工程塑料导管内，嵌入多极铜排作为输电的母线。
HXTS（L）系列碳刷集电滑线导轨是在高强度铝合金管内，嵌入带高绝缘性能工程塑料和铜排作为输电母线。是我公司在消化国外先进技术基础上研制生产的系列产品。
HXTS（L）系列产品由于彩用铝合金外壳，坚固、耐用，使用寿命更长，耐高温、辐射，而且有输电线路屏蔽功能。

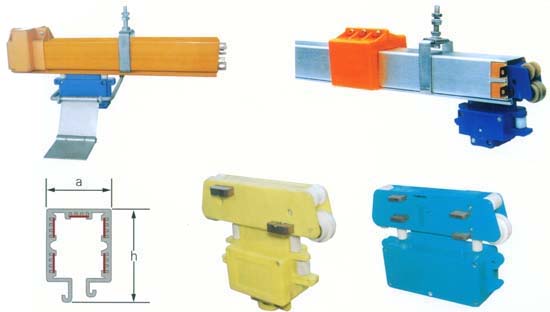

HXTS（L）系列碳刷集电滑线是在导管内装有配合紧凑、移动灵活的集电器小车，在移动受电设施的拖动下，同步移动，同时通过在集电器上配置的多极电刷在导轨上的滑动接触，将导轨上电源可靠地输给移动受电设备的装置。
二、产品的型号
